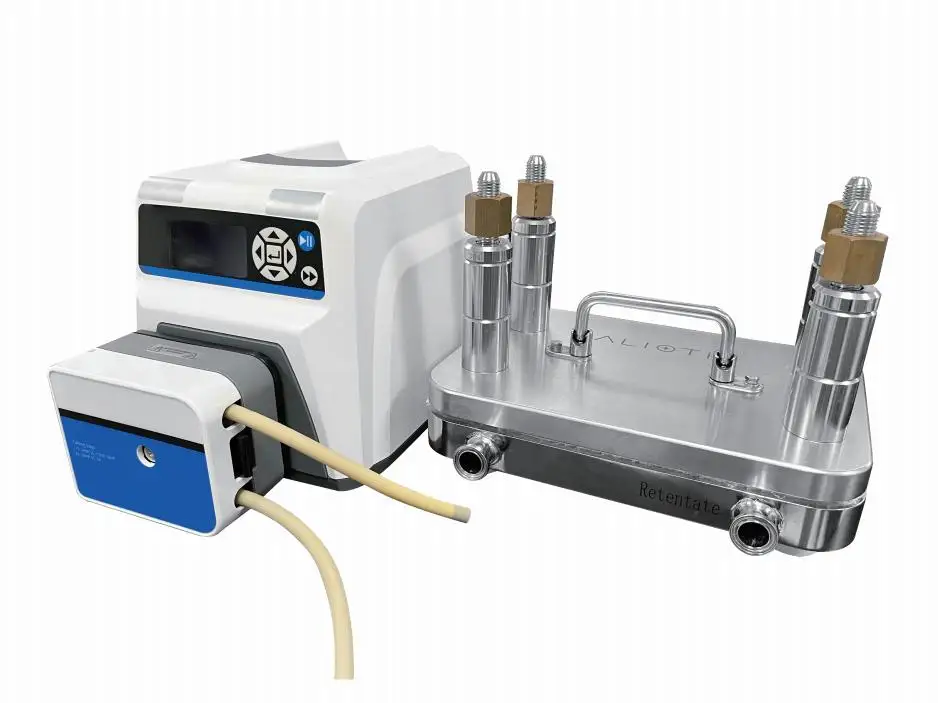

Alioth 手动超滤系统

手动超滤系统

艾里奥斯手动超滤系统,通过模块化设计,灵活选择搭配后,可支持不同面积的膜包或中空纤维使用,实现最小0.1 m2,最大20 m2,甚至更大面积的过滤需求。

手动控制,操作方便。同时也可以实现桌面款和落地款,满足不同的场地需求。整体设备系统设计紧凑,个头小、占地少,通过压力显示,手动调节流速,达成控制TMP和Delta P的目的,设计灵活,功能多样,应用场景丰富,可以满足制药行业实验室级别工艺开发、中试级别药品生产、GMP级别药品生产等不同阶段和不同需求。

客户可根据自身工艺需求,选择配置流量、温度、PH、电导、UV等多种不同的功能模块。卫生级设计,提供完整的IQ/OQ验证服务和文件支持,可以应用在多种不同的制药行业的生产过程中,使用场景推荐但不限于浓缩/渗滤、微滤、单向切向流过滤等多种环节。

产品特性

可兼容不同类型耗材,不同面积的平板膜包或中空纤维
可适配用于市面主流膜包品牌和中空纤维品牌
卫生型设计,接液主要材质为316L不锈钢、符合FDA要求的EPDM/PTFE/TPE等制药常用的非金属材质
耐酸碱腐蚀,接液面可按需选取Ra<0.4 μm EP或者Ra<0.6 μm MP
夹具接口形式采用标准TC接口,可自由适配系统
系统设计紧凑合理,占地小,节省空间
系统配置简单,操作方便
可适配0.1-20 m2左右的过滤面积
泵超压保护,机械连锁,安全可靠
质量可靠,过程可追溯,提供接液材质证书、光洁度证书
优质服务,提供FAT/SAT/IQ/OQ服务包,可按需选购

典型应用

疫苗纯化
病毒纯化
血制品纯化
单抗纯化
重组蛋白纯化
除内毒素

产品参数

产品参数

膜面积常见膜包系列:0.1-0.5 m2、0.5-2.5 m2、5-10 m2、10-20 m2
可选隔膜泵或蠕动泵
操作方式手动控制TMP,手动控制阀门,手动记录数据
电源220V/50Hz(P+N+PE)或380V/50Hz(3P+N+PE)
系统耐压最大6 bar
操作温度塑料材质部分建议4-40°C;SS 316L部分建议4-60°C
管路材质SS 316L; Polymer; EPDM; Silicone; TPE
卫生连接方式卫生卡盘
接液表面光洁度可选Ra<0.4 μm EP或Ra<0.6 μm MP

PID 流程图

PID 流程图

PID 流程图

订购信息

产品
  • TFH0M5=手动超滤系统0.1-0.5 m2
  • TFH2M5=手动超滤系统0.5-2.5 m2
  • TFH5M0=手动超滤系统2.5-5 m2
  • TFH10M=手动超滤系统5-10 m2
  • TFH20M=手动超滤系统10-20 m2
直径
  • P0=隔膜泵
  • P1=蠕动泵
膜包夹具
  • H0=无夹具
  • H1=带夹具
抛光
  • EP=Ra<0.4 μm EP
  • MP=Ra<0.6 μm MP
服务
  • S0=无需求
  • S1=FAT
  • S2=SAT/IOQ
  • S3=FAT+SAT/IOQ
