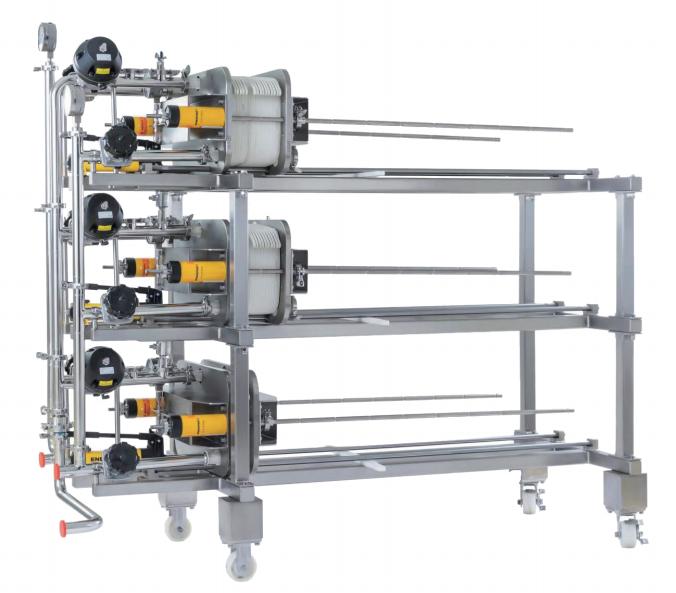

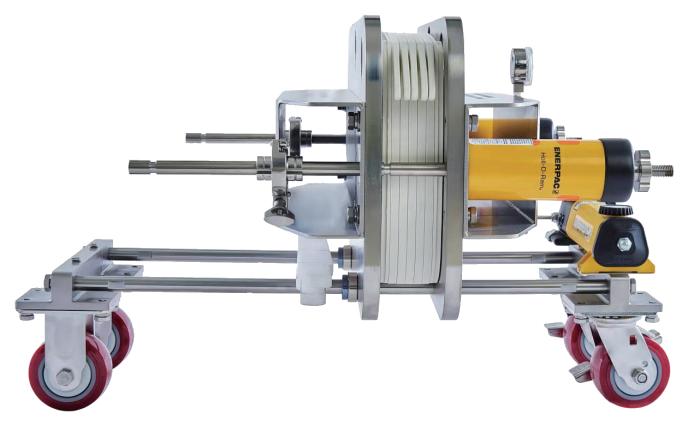

深层过滤膜包夹具M款
艾里奥斯深层膜包夹具M款常用于夹持特定面积的深层膜包，借助特定动力源，使料液通过深层过滤器实现料液杂质分离的目的。搭配艾里奥斯出品的深层过滤器，可支持不同规模的生产使用需求。316L不锈钢材质，很好的满足制药行业的需求。设备简单，结构坚固，便于安装和使用，还可兼容常见的其他品牌板式深层膜包。
产品特性
不锈钢316L材质
表面光洁度Ra<1.2 μm，接液面光洁度Ra<0.6 μm
符合cGMP对医药级标准的结构设计卫生死角的隔膜阀和压力表
配置不锈钢管路，也可兼容一次性管路
配置液压装置，安装膜包，操作省力，安全简便
可兼容市场主要品牌的深层膜包
可提供实验室研发规模、临床生产中试规模、商业化大生产规模
全规格系列
可耐受酸、碱、有机溶剂等，满足SIP/CIP以及清洁验证需求
采用行业标准的卡盘接口连接
可根据客户需求做特殊定制
产品应用
单抗药物生产工艺中的澄清步骤
重组蛋白药物生产工艺中的澄清步骤
疫苗生产工艺中的澄清步骤
血液制品生产工艺中的澄清步骤
产品配置
一次性接头连接艾里奥斯深层盒式滤器与工艺管线，形成一次性流路
一次性隔离板可使单层夹具上安装多于一种型号的滤器
产品文件包
CoQ
产品基础图纸
维护指南和操作手册
仪表的校验合格证书
材质证明文件
表面光洁度证明文件
液压油FDA证书
密封件2.2证书
过流件EN 10204证书
IQ/OQ 验证服务和文件
备品备件清单文件
其他定制产品涉及的定制文件
产品参数
产品参数
| 规格 | 2.2 m² | 5.5 m² | 11 m² | 22 m² | 33 m² |
| 尺寸(长×宽×高) | 81×64×51 cm 103×64×51 cm （含管道阀门款） | 133×73×100 cm 162×73×100 cm （含管道阀门款） | 196×73×100 cm 223×73×100 cm （含管道阀门款） | 199×89×117 cm 203×89×117 cm （含管道阀门款） | 195×89×157 cm 203×89×177 cm （含管道阀门款） |
| 该数据供参考，尺寸详见图纸 | |||||
| 重量 | 110–120 kg | 160–170 kg | 180–190 kg | 340–360 kg | 480–500 kg |
| 夹具挡板 | SS 304 | ||||
| 接液部分 | SS 316L | ||||
| 表面光洁度 | 表面光洁度 Ra<1.2 μm，接液面光洁度 Ra<0.6 μm | ||||
| 设备框架 | SS 304 | ||||
订购参数
订购参数
| 产品货号 | 产品描述 | 产品包装 |
| DFHPRM2A2-1 | 深层夹具M款2.2平，带底部接液盘 | 1/PK |
| DFHPRM2A2-2 | 深层夹具M款2.2平，带底部接液盘，带阀门、压力表及管件 | 1/PK |
| DFHPRM5A5-1 | 深层夹具M款5.5平，带底部接液盘 | 1/PK |
| DFHPRM5A5-2 | 深层夹具M款5.5平，带底部接液盘，带阀门、压力表及管件 | 1/PK |
| DFHPRM11A-1 | 深层夹具M款11平，带底部接液盘 | 1/PK |
| DFHPRM11A-2 | 深层夹具M款11平，带底部接液盘，带阀门、压力表及管件 | 1/PK |
| DFHPRM22A-1 | 深层夹具M款22平，带底部接液盘 | 1/PK |
| DFHPRM22A-2 | 深层夹具M款22平，带底部接液盘，带阀门、压力表及管件 | 1/PK |
| DFHPRM33A-1 | 深层夹具M款33平，带底部接液盘 | 1/PK |
| DFHPRM33A-2 | 深层夹具M款33平，带底部接液盘，带阀门、压力表及管件 | 1/PK |
