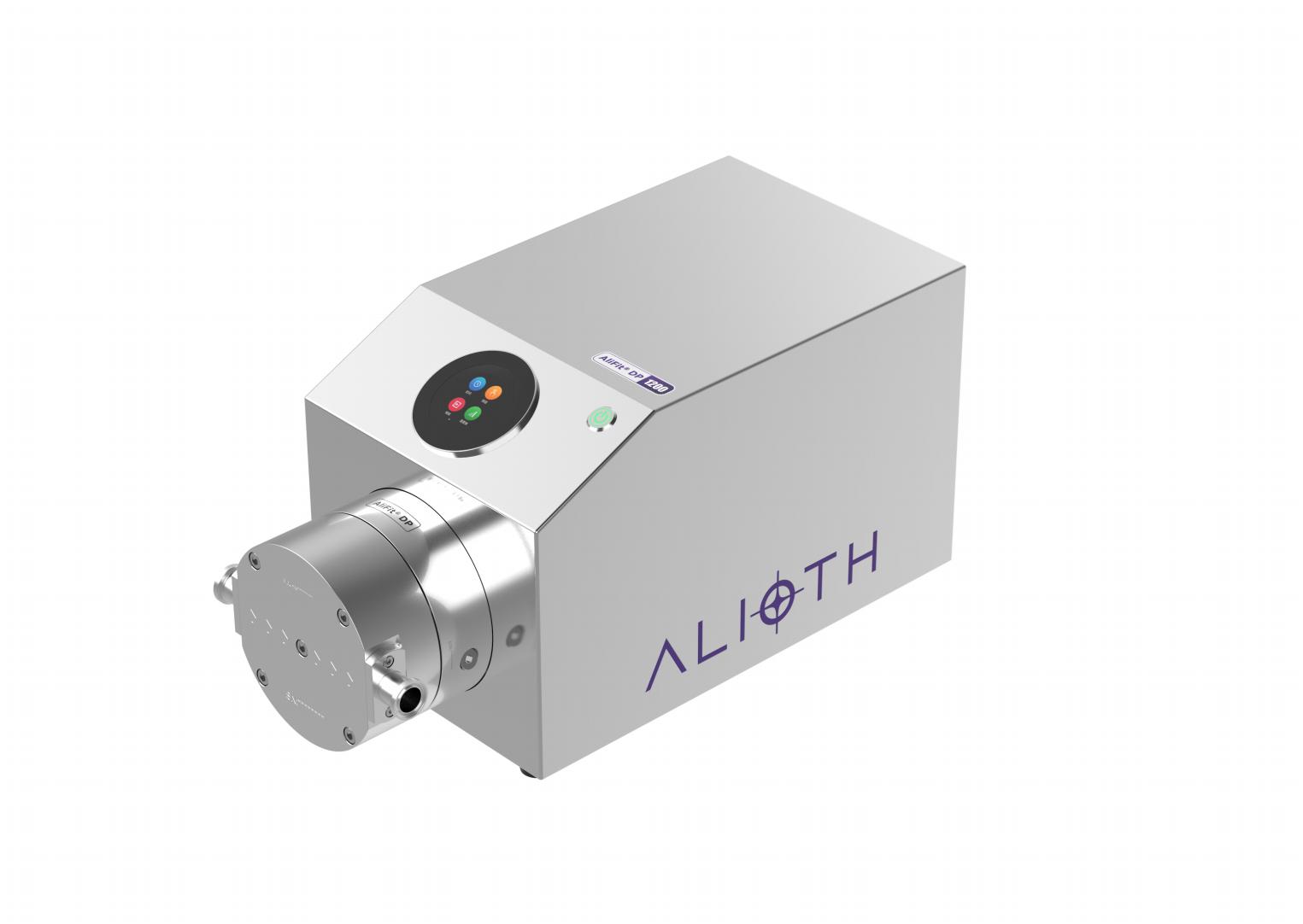

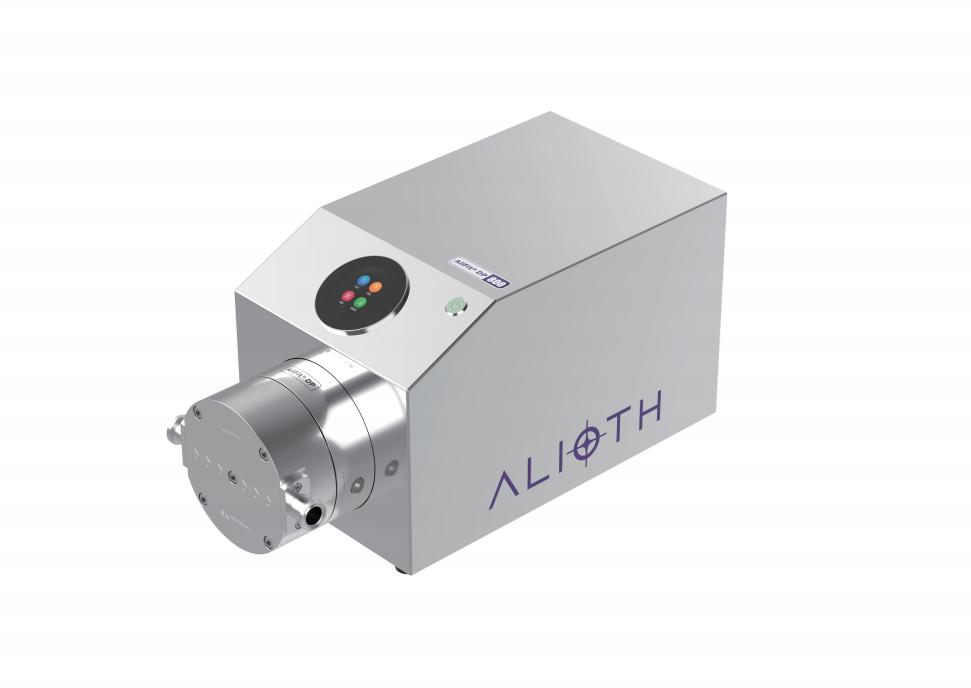

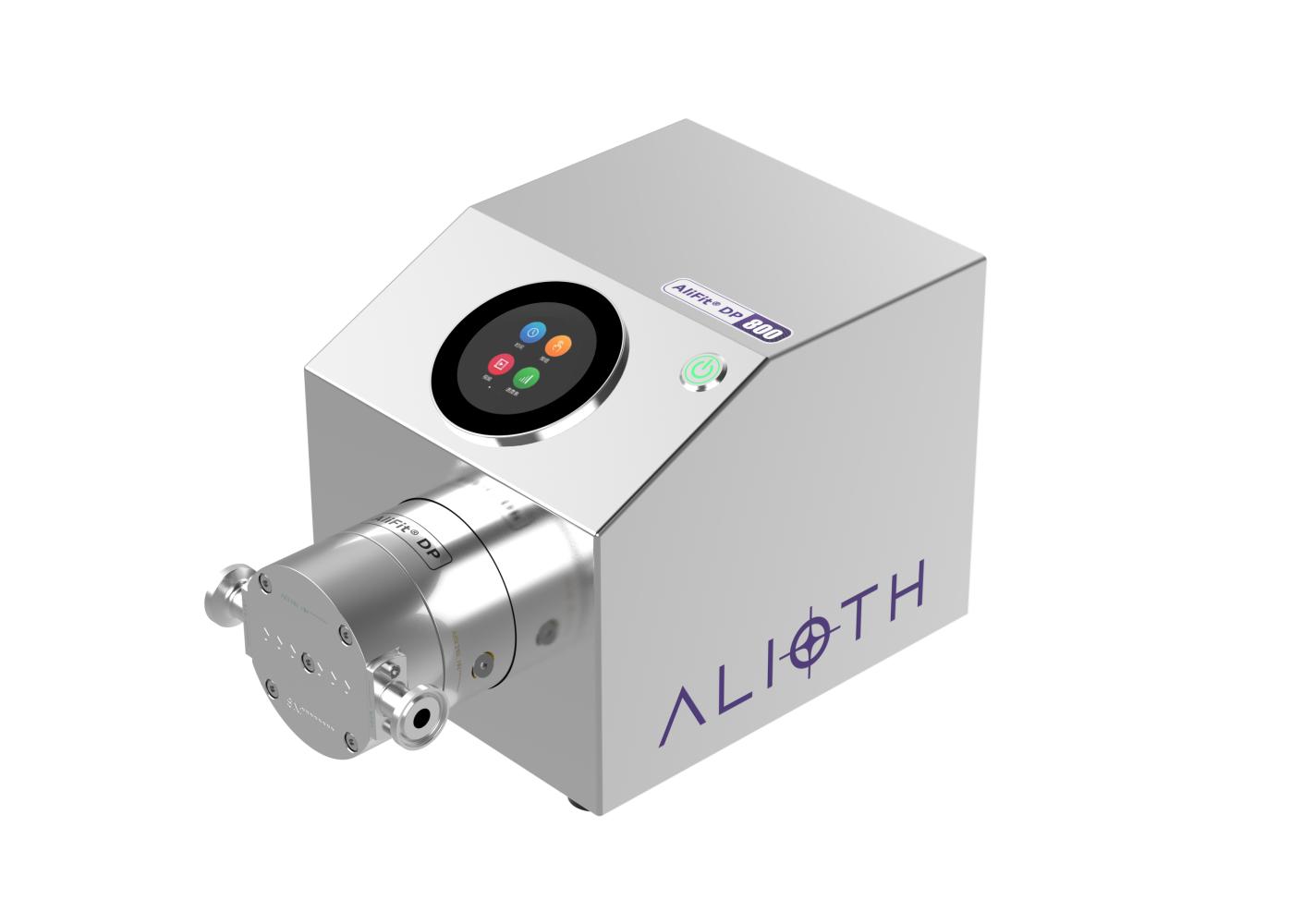

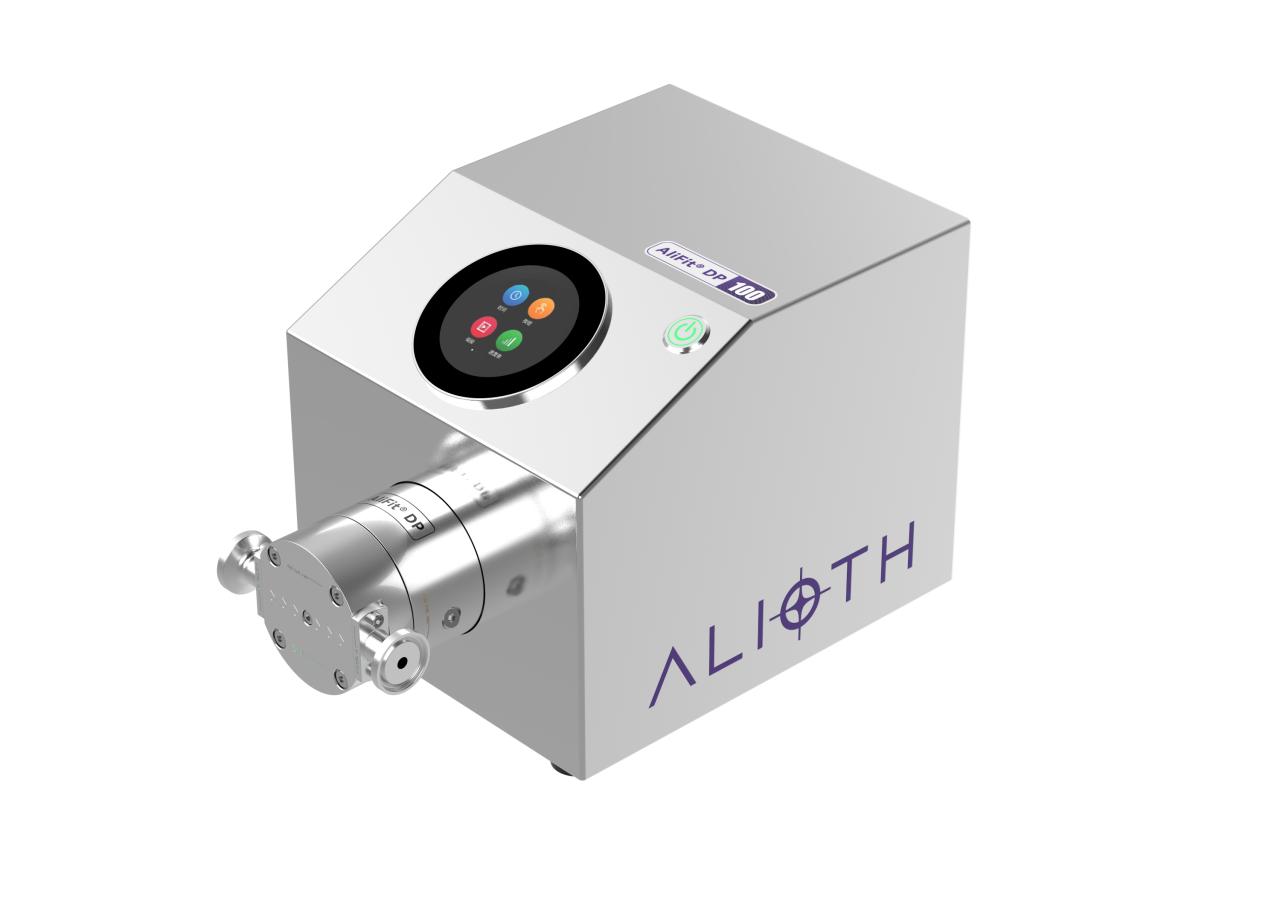

高精度隔膜泵
艾里奥斯 cGMP 级高精度隔膜泵，流道采用 316L 与医用级高分子材料，具备卓越的生物相容性。该泵运用低剪切传输技术，极大程度降低了对输送介质的物理损伤。独特的无死角快拆设计，流体路径与机械转动部件物理隔离结构，避免了残留污染及渗漏风险。此外，该泵全流程支持 CIP/SIP（在线清洁 / 灭菌），契合严苛的生物制药等应用场景需求 。
产品特性
采用316L不锈钢、医用级TPV等复合材质。材质符合以下标准：
USP Class VI级塑料的标准，通过USP<87>和USP<88>生物反应性测试
USP<381> 关于弹性封闭材料的物理化学测试
USP<788> 不溶性微粒测试
FDA CFR 177.2600 关于接触水质食品的橡胶制品要求
单机泵配置流量校准功能,排除温度、压力、粘度等对精度的影响
专利泵头设计，减少流体脉动,保护敏感介质
专利隔膜结构，连续运行寿命大于1000h
模块化设计，快速更换部件，人工成本低
系统泵配备专用维护包，可实现在位维护，极大提升维修效率
典型应用
配套超滤系统、过滤系统 、层析系统、发酵系统、均质系统、反应釜系统等
可用于配液、过滤、超滤、色谱分离、培养、降解等工艺
产品参数
产品参数—AliFit® DP 30
| 最大流量 | 30.0 lph (0.500 lpm) |
| 最小流量 | 0.9 lph (0.015 lpm) |
| 工作压力 | 料液温度＜40℃（104°F）：6 bar（87 psi）；料液温度＞40℃（104°F）：4 bar（58 psi） |
| 最大工作温度 | 料液 80℃（176°F）；CIP 90℃（194°F）；SIP 130℃（266°F）；高压灭菌 130℃（266°F） |
| 最大转速 | 1200 rpm |
| 干吸吸程 Max（纯化水，室温） | 10%泵速下：0.5 m；30%泵速下：1 m 50%泵速下：1.5 m；70%泵速下：2 m 100%泵速下：2 m |
| 接液产品表面积 | 69 cm² |
| 未连接管件的泵腔填充量 | 6.6 ml |
| 自由输出状态下的排量 | 0.51 ml/r |
| 残留体积（流路水平方向） | 5 ml |
| 进出口通径 | 1/4” TC |
| 外形尺寸(长X宽X高) | 278mmX170mmX178mm |
| 整机重量 | 7.0 kg |
| 额定输入功率 | 100 W |
| 输入电压 | AC230V 50Hz；AC110V 60Hz |
| 接液材质 | 泵腔：316L；泵接头：316L；阀板：316L 隔膜膜片：TPV；单向阀：硅胶；O型圈：硅胶 |
产品参数—AliFit® DP 100
| 最大流量 | 100 lph (1.667 lpm) |
| 最小流量 | 0.3 lph (0.005 lpm) |
| 工作压力 | 料液温度＜40℃（104°F）：6 bar（87 psi） 料液温度＞40℃（104°F）：4 bar（58 psi） |
| 最大工作温度 | 料液 80℃（176°F）；CIP 90℃（194°F）；SIP 130℃（266°F）；高压灭菌 130℃（266°F） |
| 最大转速 | 2100 rpm |
| 干吸吸程 Max（纯化水，室温） | 10%泵速下：1 m；30%泵速下：2 m 50%泵速下：2.5 m；70%泵速下：2.5 m 100%泵速下：2.5 m |
| 接液产品表面积 | 133 cm² |
| 未连接管件的泵腔填充量 | 18 ml |
| 自由输出状态下的排量 | 0.91 ml/r |
| 残留体积（流路水平方向） | 5 ml |
| 进出口通径 | 3/8” TC |
| 外形尺寸(长X宽X高) | 285mmX170mmX178mm |
| 整机重量 | 8.2 kg |
| 额定输入功率 | 100 W |
| 输入电压 | AC230V 50Hz；AC110V 60Hz |
| 接液材质 | 泵腔：316L；泵接头：316L；阀板：316L 隔膜膜片：TPV；单向阀：硅胶；O型圈：硅胶 |
产品参数—AliFit® DP 180
| 最大流量 | 180.0 lph (3.000 lpm) |
| 最小流量 | 0.6 lph (0.010 lpm) |
| 工作压力 | 料液温度＜40℃（104°F）：6 bar（87 psi） 料液温度＞40℃（104°F）：4 bar（58 psi） |
| 最大工作温度 | 料液 80℃（176°F）；CIP 90℃（194°F）；SIP 130℃（266°F）；高压灭菌 130℃（266°F） |
| 最大转速 | 1800 rpm |
| 干吸吸程 Max（纯化水，室温） | 10%泵速下：1 m；30%泵速下：2 m 50%泵速下：2.5 m；70%泵速下：2.5 m 100%泵速下：2.5 m |
| 接液产品表面积 | 133 cm² |
| 未连接管件的泵腔填充量 | 18 ml |
| 自由输出状态下的排量 | 1.62 ml/r |
| 残留体积（流路水平方向） | 5 ml |
| 进出口通径 | 3/8” TC |
| 外形尺寸(长X宽X高) | 285mmX170mmX178mm |
| 整机重量 | 8.2 kg |
| 额定输入功率 | 100 W |
| 输入电压 | AC230V 50Hz；AC110V 60Hz |
| 接液材质 | 泵腔：316L；泵接头：316L；阀板：316L 隔膜膜片：TPV；单向阀：硅胶；O型圈：硅胶 |
产品参数—AliFit® DP 800
| 最大流量 | 800.0 lph (13.333 lpm) |
| 最小流量 | 3.6 lph (0.060 lpm) |
| 工作压力 | 料液温度＜40℃（104°F）：6 bar（87 psi） 料液温度＞40℃（104°F）：4 bar（58 psi） |
| 最大工作温度 | 料液 80℃（176°F），CIP 90℃（194°F），SIP 130℃（266°F），高压灭菌 130℃（266°F） |
| 最大转速 | 1400 rpm |
| 干吸吸程 Max（纯化水，室温） | 10%泵速下：1.5m; 30%泵速下：2m;50%泵速下：2.5m; 70%泵速下：2.5m;100%泵速下：2.5m |
| 接液产品表面积 | 385 cm² |
| 未连接管件的泵腔填充量 | 94 ml |
| 自由输出状态下的排量 | 6.28 ml/r |
| 残留体积（流路水平方向） | 10 ml |
| 进出口通径 | 3/4” TC |
| 外形尺寸(长X宽X高) | 450mmX211mmX228mm |
| 整机重量 | 24 kg |
| 额定输入功率 | 750 W |
| 输入电压 | AC230V 50Hz；AC110V 60Hz |
| 接液材质 | 泵腔：316L；泵接头：316L；阀板：316L 隔膜膜片：TPV；单向阀：硅胶；O型圈：硅胶 |
产品参数—AliFit® DP 1200
| 最大流量 | 1200.0 lph (20.000 lpm) |
| 最小流量 | 6.9 lph (0.115 lpm) |
| 工作压力 | 料液温度＜40℃（104°F）：6 bar（87 psi） 料液温度＞40℃（104°F）：4 bar（58 psi） |
| 最大工作温度 | 料液 80℃（176°F），CIP 90℃（194°F），SIP 130℃（266°F），高压灭菌 130℃（266°F） |
| 最大转速 | 1800 rpm |
| 干吸吸程 Max（纯化水，室温） | 10%泵速下：2 m；30%泵速下：3.5 m 50%泵速下：4.5 m；70%泵速下：4.5 m 100%泵速下：4.5 m |
| 接液产品表面积 | 385 cm² |
| 未连接管件的泵腔填充量 | 94 ml |
| 自由输出状态下的排量 | 11.18 ml/r |
| 残留体积（流路水平方向） | 10 ml |
| 进出口通径 | 3/4” TC |
| 外形尺寸(长X宽X高) | 450mmX211mmX228mm |
| 整机重量 | 24 kg |
| 额定输入功率 | 750 W |
| 输入电压 | AC230V 50Hz；AC110V 60Hz |
| 接液材质 | 泵腔：316L；泵接头：316L；阀板：316L 隔膜膜片：TPV；单向阀：硅胶；O型圈：硅胶 |
性能图表
AliFit® DP 30

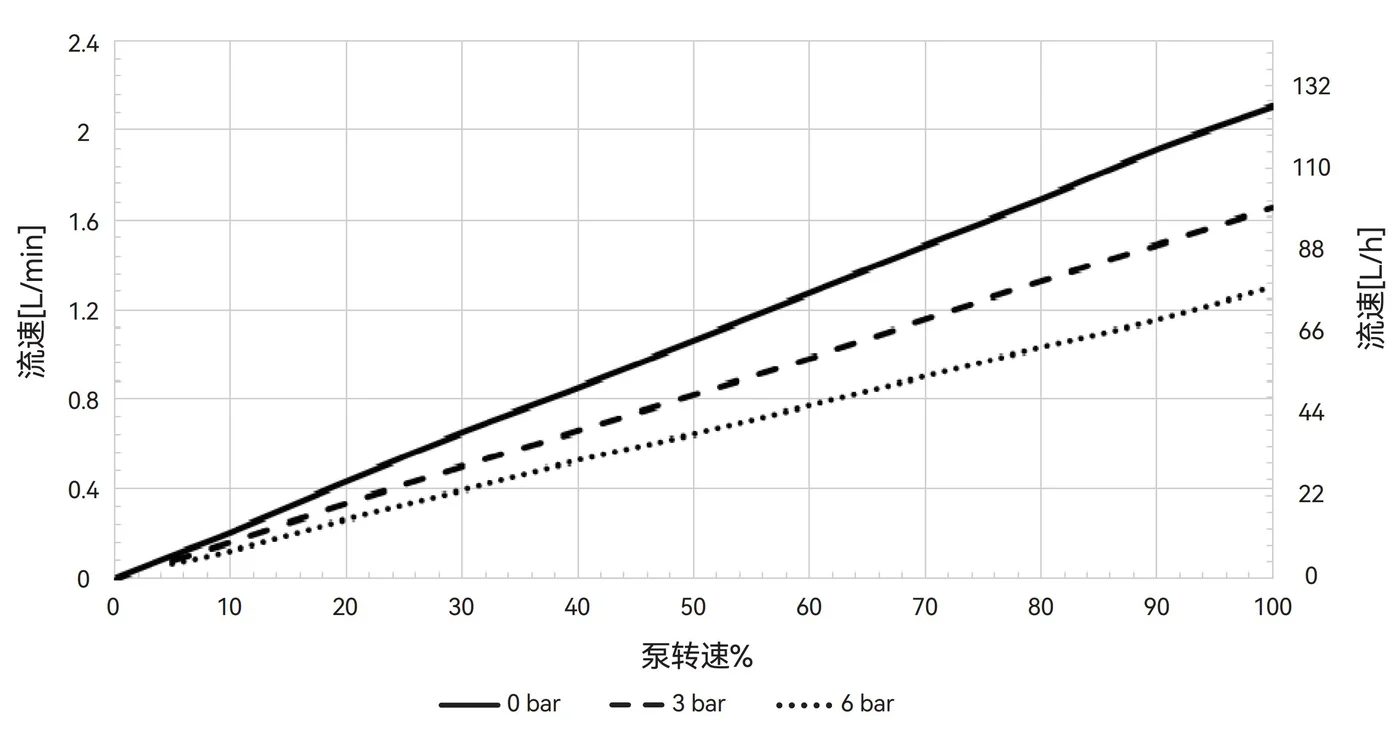

AliFit® DP 100
AliFit® DP 180
AliFit® DP 800
AliFit® DP 1200
配件信息
配件信息
| 产品类型 | 配件、维修包 | |||||
| 描述 | 货号 | 描述 | 货号 | 描述 | 货号 | |
| AliFit® DP30 | 偏心轴组件 | DPSS0030ESU | 专用维护包 | DPSS0030DMP | 膜片及单向阀密封套装 | DPSS0030DSU |
| AliFit® DP100 | DPSS0100ESU | DPSS0100DMP | DPSS0100DSU | |||
| AliFit® DP180 | DPSS0300ESU | DPSS0300DMP | DPSS0300DSU | |||
| AliFit® DP800 | DPSS0600ESU | DPSS0600DMP | DPSS0600DSU | |||
| AliFit® DP1200 | DPSS1000ESU | DPSS1000DMP | DPSS1000DSU | |||
订购信息
品名
- PUB=泵
数量
- 1=1套
泵类型
- D=隔膜泵
泵流量
- 0030=0.9-30.0 I/h
- 0100=0.3-100.0 I/h
- 0180=0.6-180.0 I/h
- 0800=3.6-800.0 I/h
- 1200=6.9-1200.0 I/h
系统
- IC=单机泵
套装规格
- 1=仅泵
